Analog meter ျဖင့္ Condenser တိုင္းနည္း အပိုင္း (2)..

ကြန္ဒင္ဆာ(condenser & Capacitor)ဟာ က်န္တဲ့ ပစၥည္းေတြ ေပ်ာက္လုနည္းပါး ေသးလာေပမယ္ ့တျခားပစၥည္းေတြလို အေသးဆံုးျဖစ္ေအာင္ လုပ္လို႕မရႏိူင္ေသးပါဘူး

Condenser ရဲ႕ unit ကေတာ့ Farad ပါ( uf) နဲ႕ သံုးတာအေတြ႕မ်ားပါတယ္
သူ႕မွာ working voltage ရွိတယ္ Volt ပိုတဲ့ေနရာ (သို႕)ေျပာင္းျပန္ မွားသံုးမိရင္ ေပါက္ကြဲပ်က္ဆီးတတ္ပါတယ္

လွ်ပ္စစ္ကို သိုေလွာင္တဲ့ေနရာ ကို Singinal ကိုျဖတ္ေစၿပီး DC ကို တားတဲ့ေနရာ (coupling ) မလိုလားအပ္တဲ့ ေႏွာက္ယွက္လိႈင္းေတြကို စစ္ထုတ္တဲ့ ေနရာ  / frequency ကို ရရွိေအာင္ စစ္ထုတ္တဲ့ေနရာ(filter) ေတြမွာ အသံုးမ်ားပါတယ္..

1.condenser ဆိုတာ အေခ်ာင္းႏွစ္ေခ်ာင္းနဲ႕(+ ရယ္ _ ရယ္) ရွိပါတယ္ သူ႕မွာ volt ခံႏိူင္ရည္ရယ္ သံုးရမဲ့ uf ,pf,mf ,…ဆိုၿပီးရွိပါတယ္ အၾကမ္းမ်င္းအားျဖင့္တိုင္းတာမယ္ဆိုရင္ေတာ့

(ေသခ်ာခ်င္ရင္ေတာ့ျဖဳတ္တိုင္းမွသာေသခ်ာတာပါ) 10 k မွာထားတိုင္းရမွာပါ

2.Condenser mic တိုင္းရာတြင္ အေပါင္း အႏႈတ္ သတိထားရပါမည္ တကယ္ေကာင္းမေကာင္းဆိုတာ meter ျဖင့္ တိတိက်က် မသိႏိူင္ပါ (ခန္မွန္းေခ်ဘဲရပါတယ္)တိုင္းၿပီးေကာင္းေနေသာ္လည္း အသံတိုးခ်င္း အသံတိမ္ေနခ်င္း စသျဖင့္ ျဖစ္ႏိူင္ပါတယ္ လဲလိုက္တာအေကာင္းဆံုးပါ

4.phone ထဲမွပါတဲ့ condenser ေတြကေတာ့ အမ်ားအားျဖင့္ uf တန္ဖိုးနည္းပါတယ္ ဒီေတာ့တိုင္းေတာ့မယ္ဆိုရင္ circuits ထဲမွာတိုင္းမယ္ဆိုရင္ မေသခ်ာပါဘူး ျဖဳတ္တိုင္းတာေတာင္ Analog meter နဲ႔ ဆိုေတာင္ ခန္႕မွန္းႏိူင္ယံုပါ Digital meter နဲ႕တိုင္းမွ ေသခ်ာ uf တန္ဖိုးကိုတိတိက်က် သိႏိူင္မွာပါ

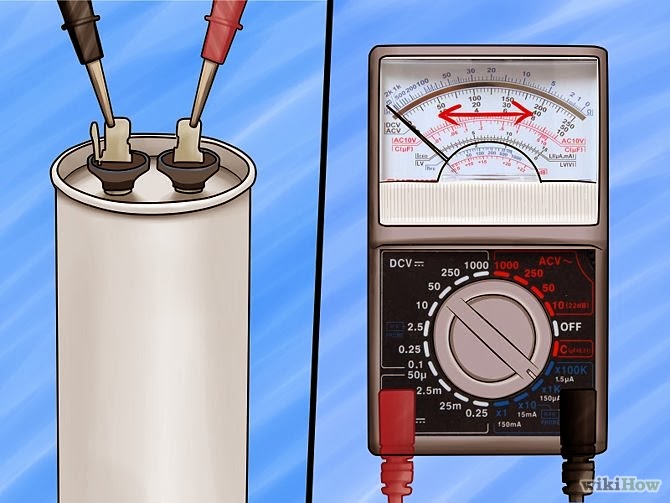

5.ပထမဆံုးအေနနဲ႕ျဖဳတ္ထားတဲ့ condenser ကို meter နဲ႕ (အေပါင္းအႏႈတ္လက္တံ ႏွစ္ေခ်ာင္းနဲ ထိထားလိုက္ပါ (charge လုပ္လိုက္ရတာပါ ) ေအာက္ကပံုေလးအတိုင္းေပါ့

တခါတို႕လိုက္ရင္ ရပါၿပီ

 အဲဒီလို တစ္ခါတို႕ၿပီးရင္ ေျပာင္းျပန္ ျပန္တိုင္းၾကည့္လိုက္ပါ

တိုင္းလိုက္ရင္ မွ်ားလက္တံေလးဟာ အပၚမွာျပထားတဲ့ ေနရာအတြင္းေလာက္မွာျပသြားၿပီး ျပန္က်သြားရမွာပါ။ Disc condenser & miler(အေပါင္း အႏႈတ္မရွိပါ) ေတြတိုင္းရင္ေတာ့ ႏွစ္ဘက္လံုးဘာမွျပမွာမဟုတ္ပါဘူး ဘာလို႕လဲဆိုေတာ့ meter နဲ႕မျပႏိူင္ေလာက္ေအာင္ တန္ဖိုးနည္းလြန္းလို႕ပါ ဒီေတာ့ ေရွာ့ျဖစ္ရင္ ေတာ့ မေကာင္းဘူးေပါ့

 ေအာက္ကပံုေလးကိုၾကည့္ရံုနဲ႕လည္းသိႏိူင္ပါတယ္...

 ဒါေလးကေတာ့ mic condenser ေလးေတြပါ..

 ေအာက္ကပံုေလးကေတာ့ C 8818 ထဲကပါတဲ့ condenser & capacitor ေလးေတြပါ

pdf file ျဖင့္လိုခ်င္ရင္ ေအာက္မွာ ေဒါင္လုပ္ကိုနွိပ္ပီး ယူနိုင္ပါပီ....။

<<< Download >>>


Credit to All....
